엔닷캐드로 캐릭터를 직접 만들고 꾸며보려면 먼저 엔닷캐드를 설치해야겠죠?
모두 선생님을 따라서 엔닷캐드를 설치하고 실행해볼까요?
데스크탑 혹은 노트북을 준비해주세요 (※ 클릭하면 사진이 커집니다)
<엔닷캐드 설치하고 실행해 로그인하기>

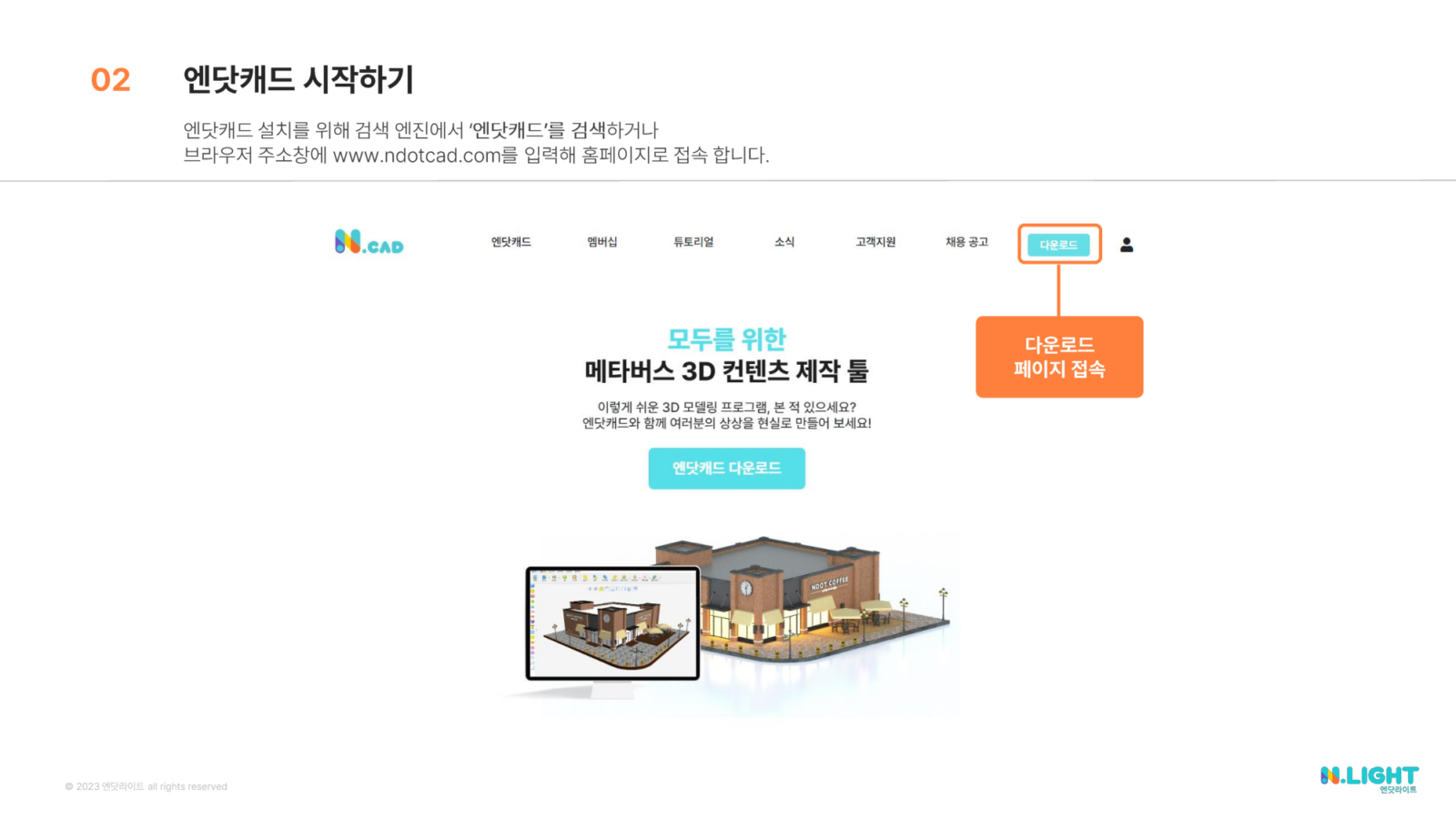

엔닷캐드 홈페이지로 들어가 좌측 상단의 다운로드를 클릭

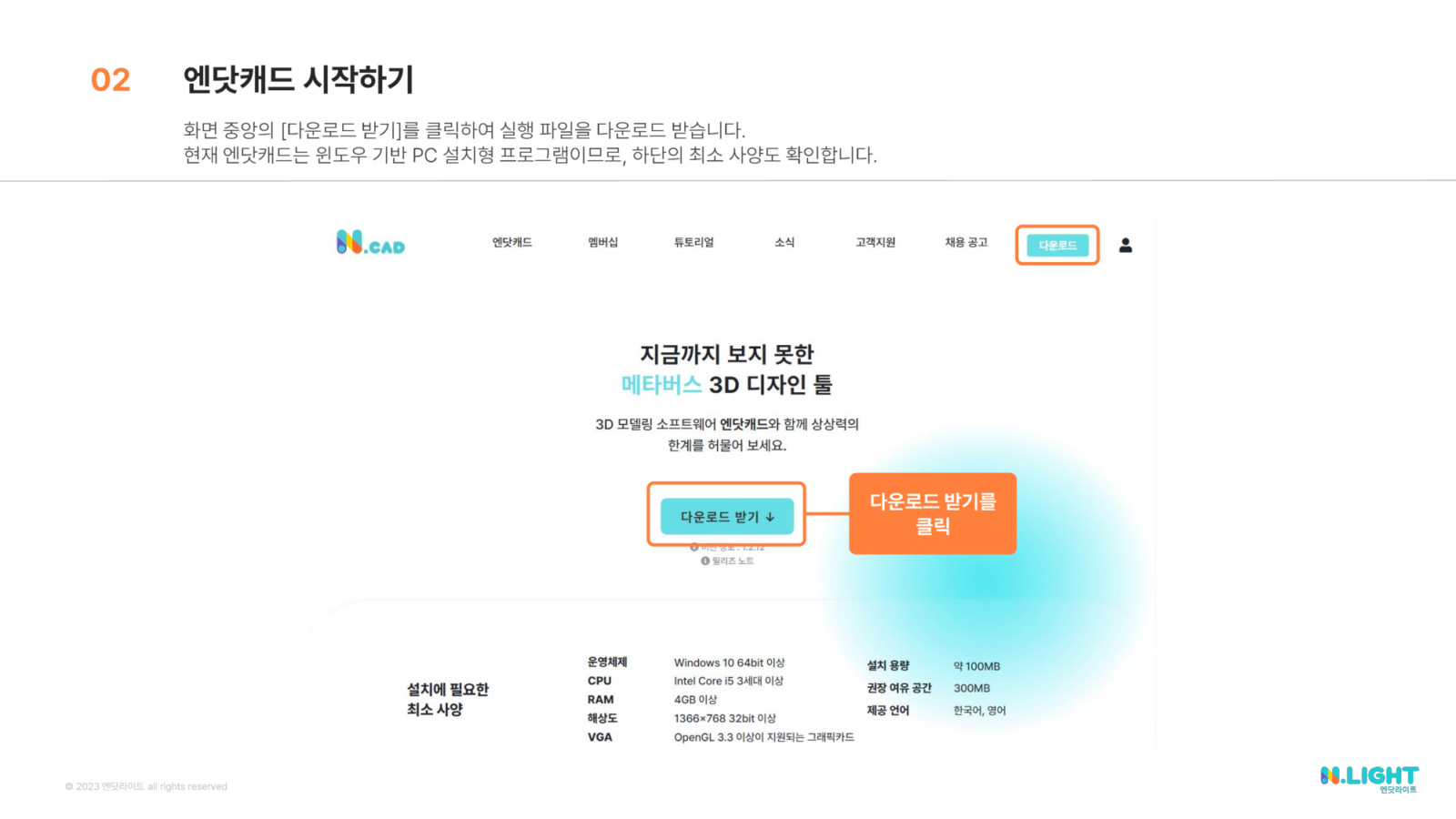

화면 중앙의 다운로드 받기를 클릭해 엔닷캐드 다운로드 받기

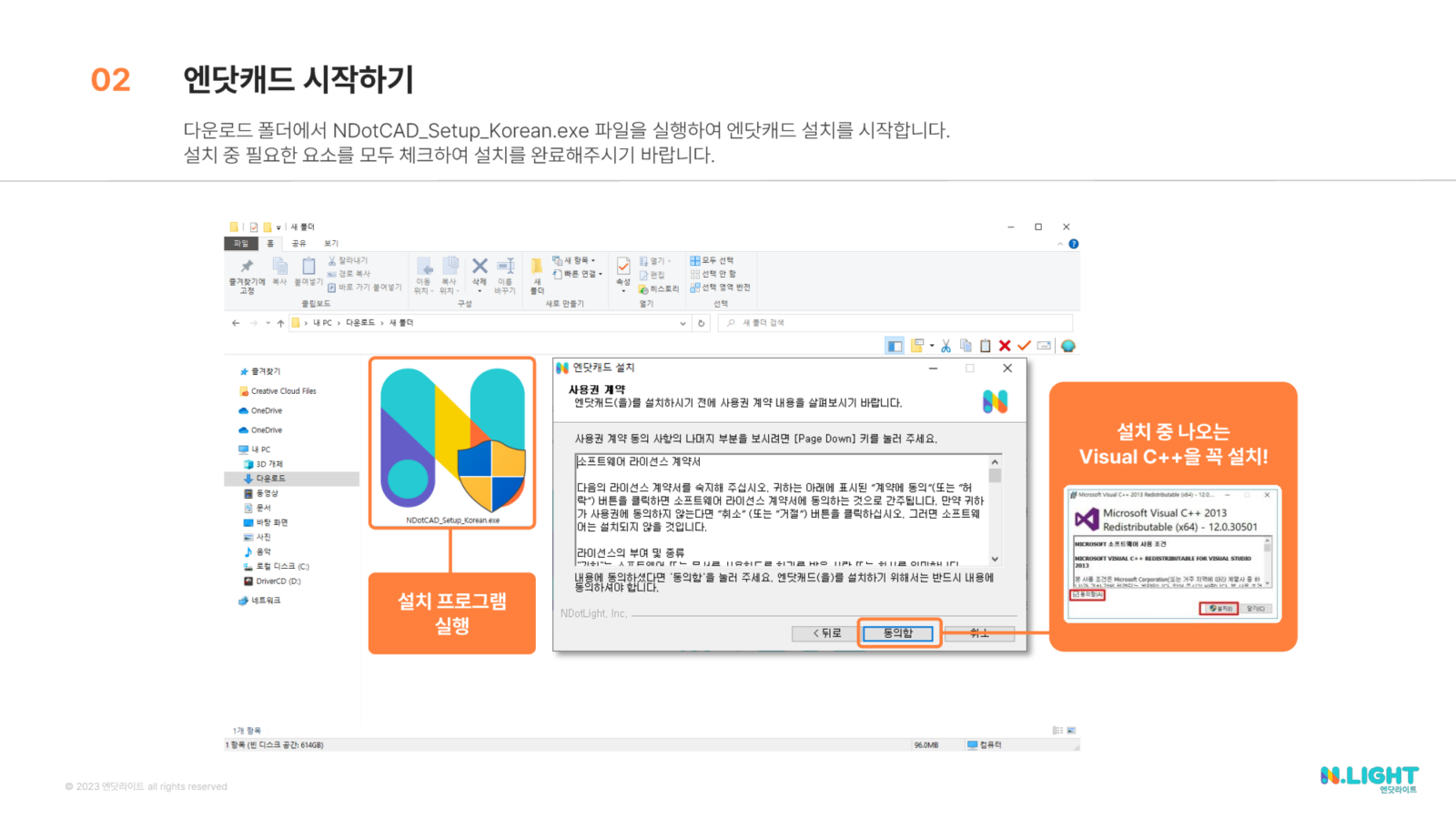

다운로드 폴더에 설치된 NDotCAD_Setup_korean.exe 파일을 실행시켜 엔닷캐드 설치 시작

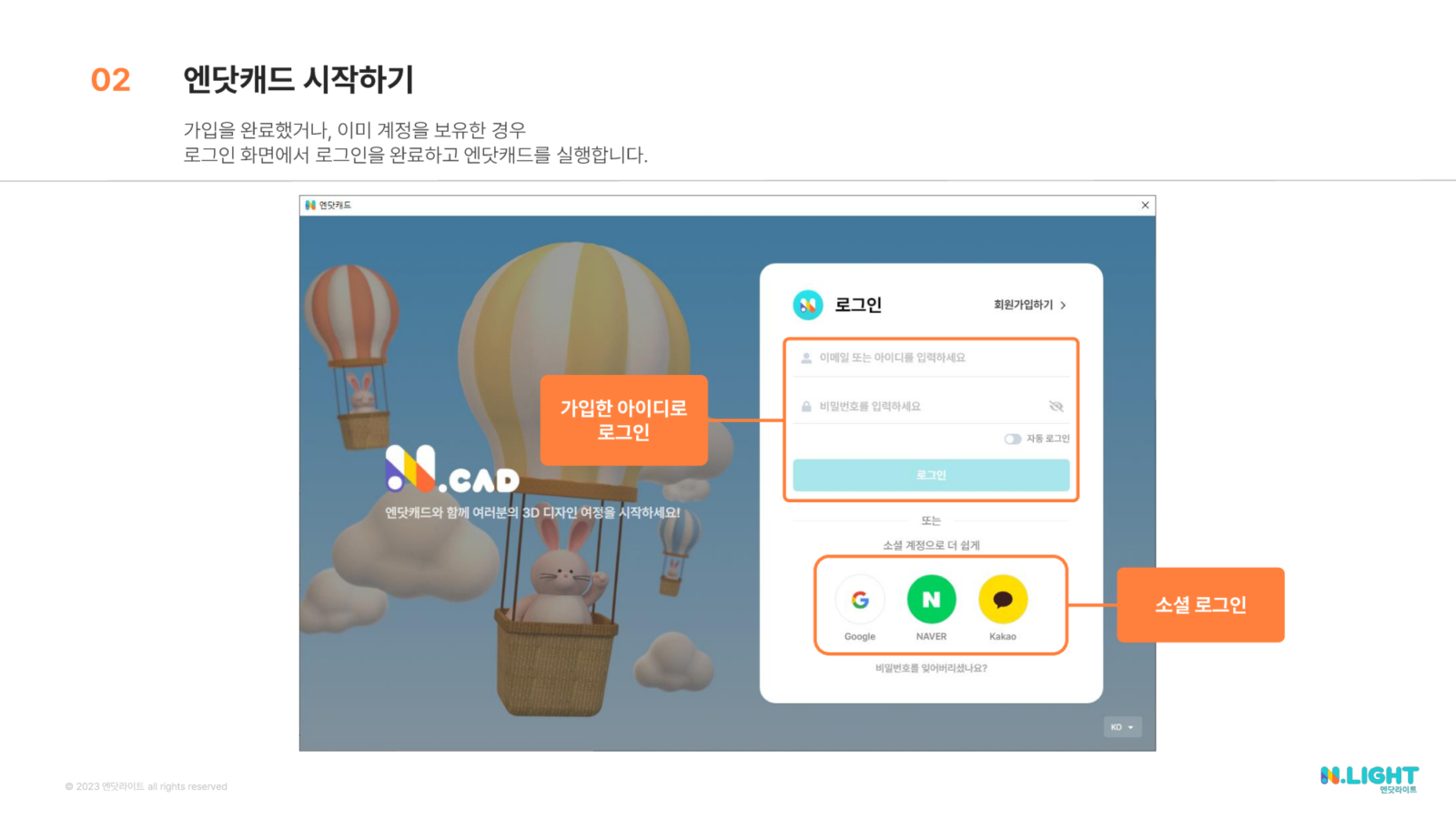

이전 차시에서 미리 가입했던 아이디로 로그인해서 엔닷캐드 실행
자, 모두 엔닷캐드 설치를 끝내고 로그인까지 해보았나요?
그러면 다같이 선생님을 따라 기본적인 사용법을 익혀볼까요?
<엔닷캐드 조작해보기>

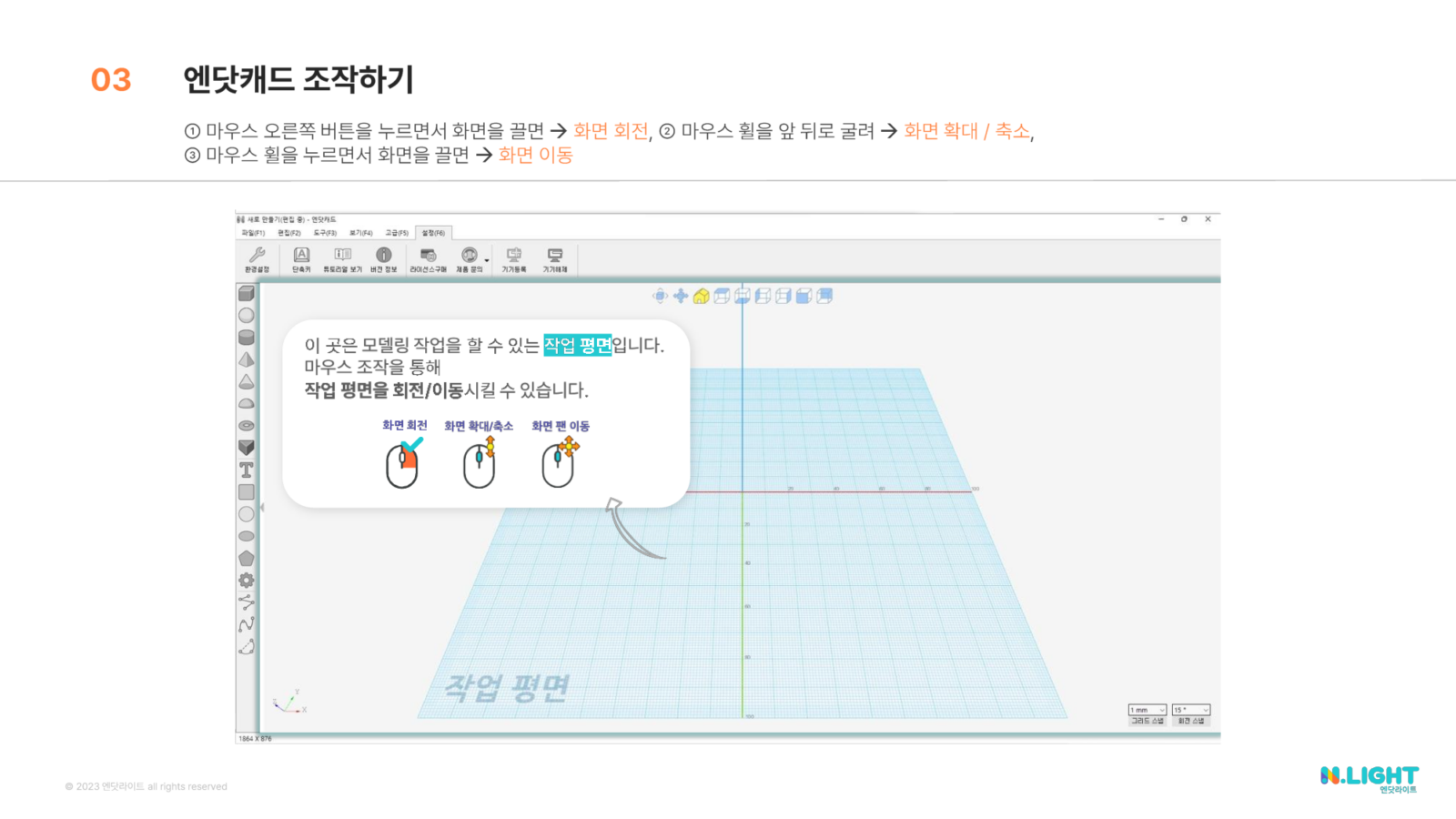

마우스 우클릭으로 화면을 회전,
마우스 휠을 조작해 화면을 확대 및 축소,
마우스 휠을 누르면서 화면을 끌면 화면을 이동 시켜보세요.

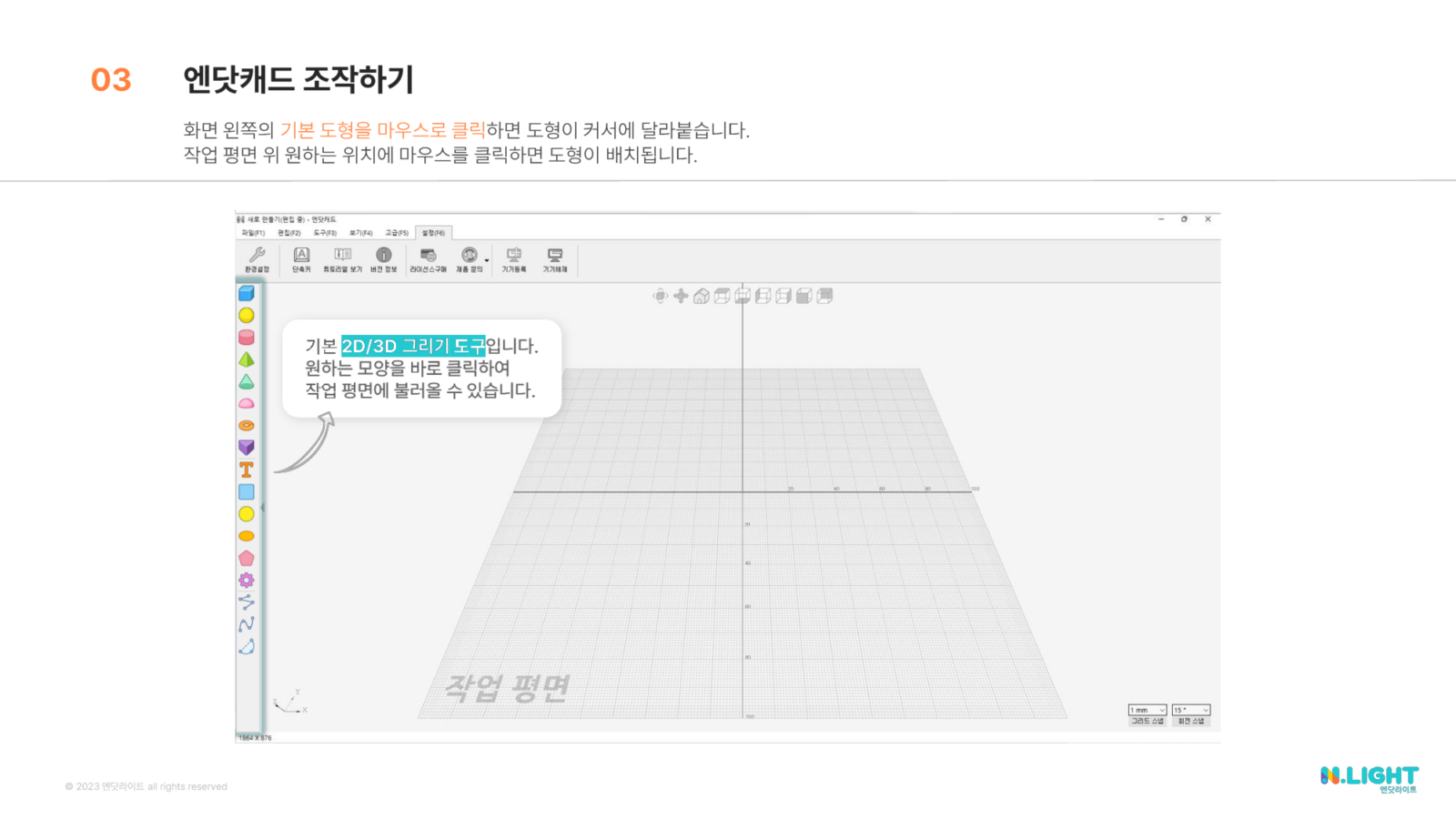

좌측의 기본 도형 탭에서 원하는 도형을 선택해 작업 평면에 불러올 수 있습니다

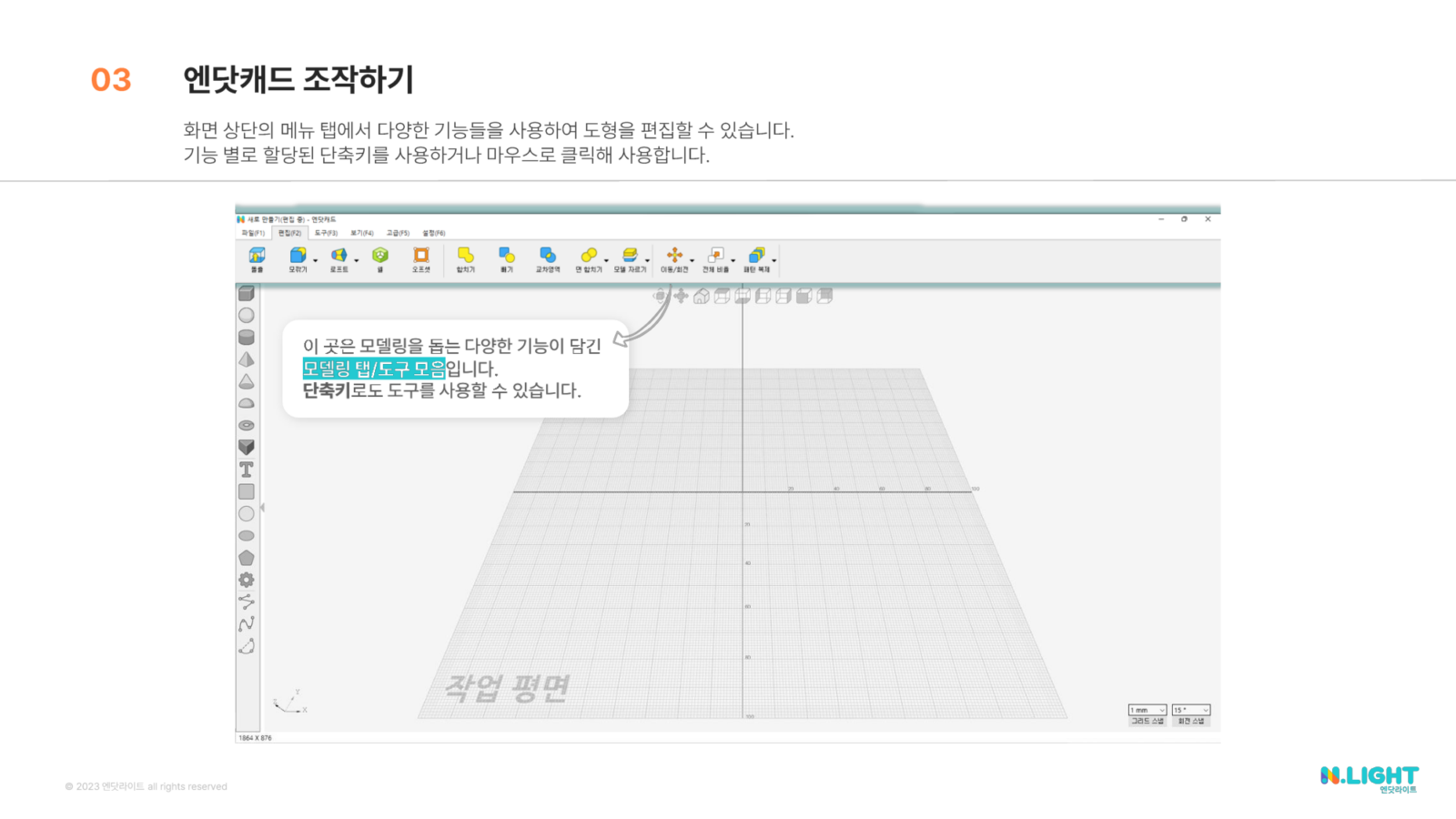

상단의 메뉴 탭에서 다양한 기능들을 사용해 도형을 편집할 수 있습니다

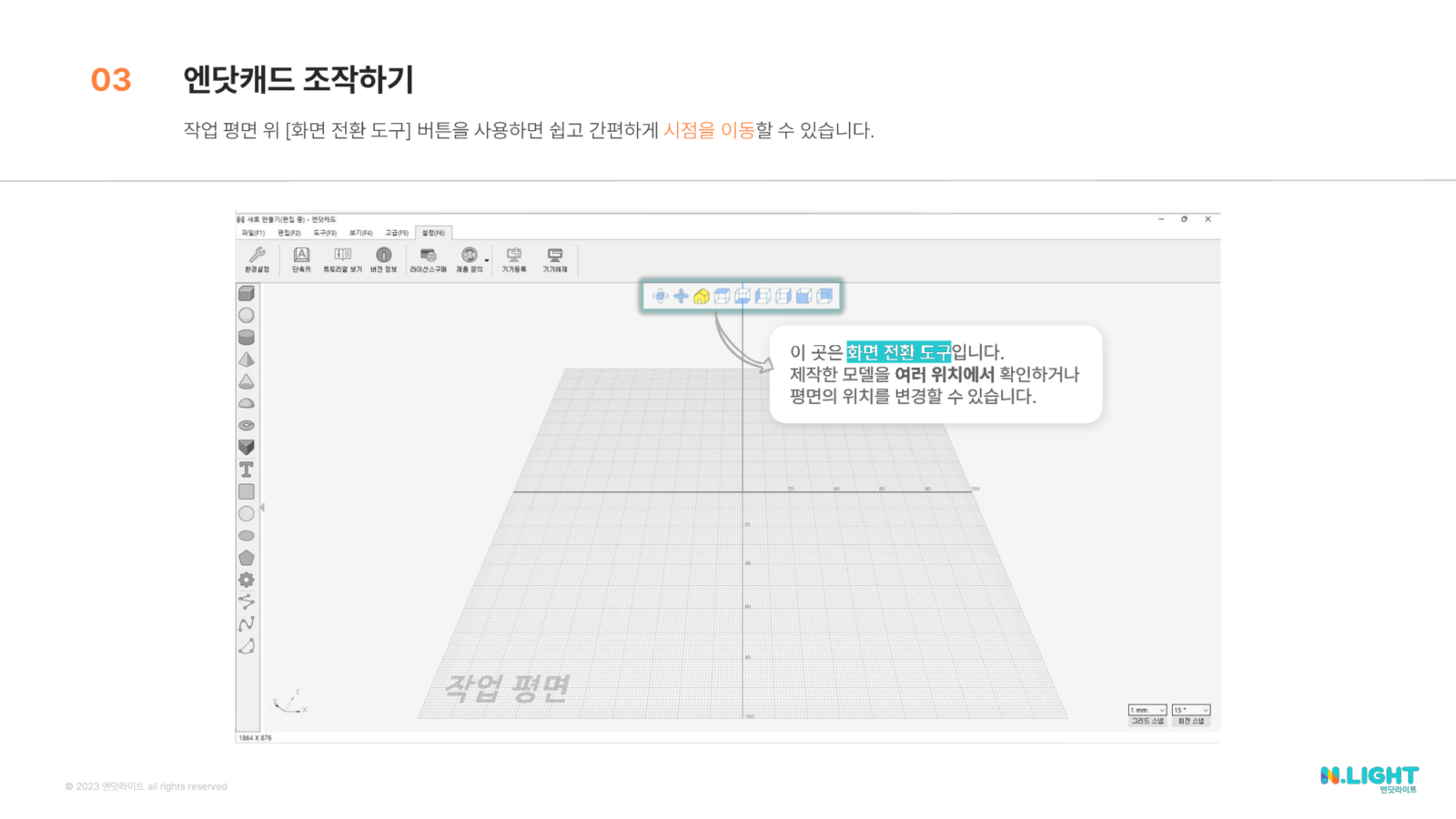

작업 평면 위의 화면 전환 도구 버튼을 사용해 간편하게 시점을 이동할 수 있습니다
자, 엔닷캐드의 기본적인 조작을 배워보았어요
그렇다면 방금 전 배운 내용을 기반으로 기본도형을 조작해볼까요?
<엔닷캐드 기본도형 조작해보기>

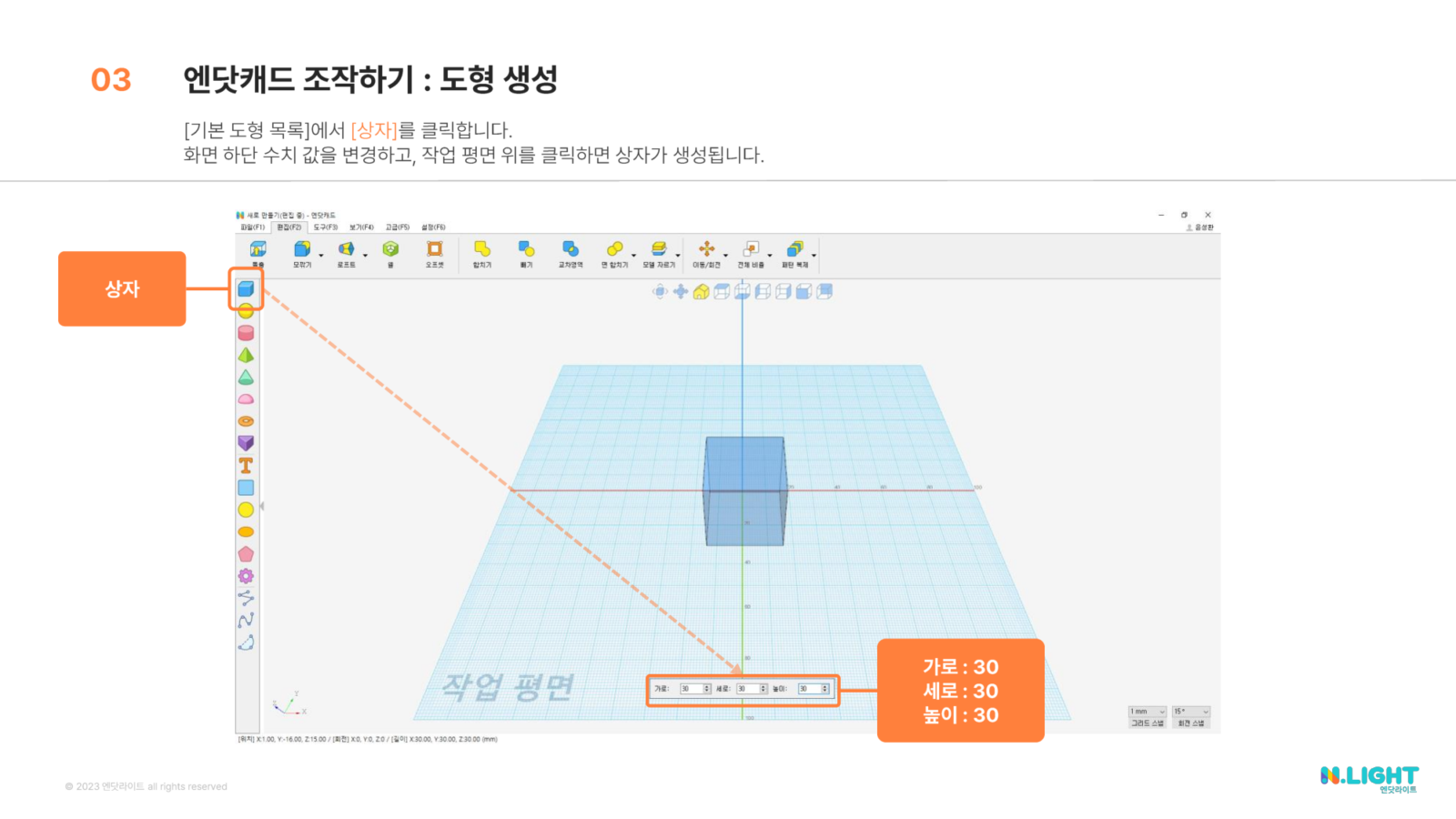

좌측의 기본 도형 탭에서 맨 위의 상자를 클릭하고 수치 값 [가로 30, 세로30, 높이 30]의 상자를 생성해보세요.

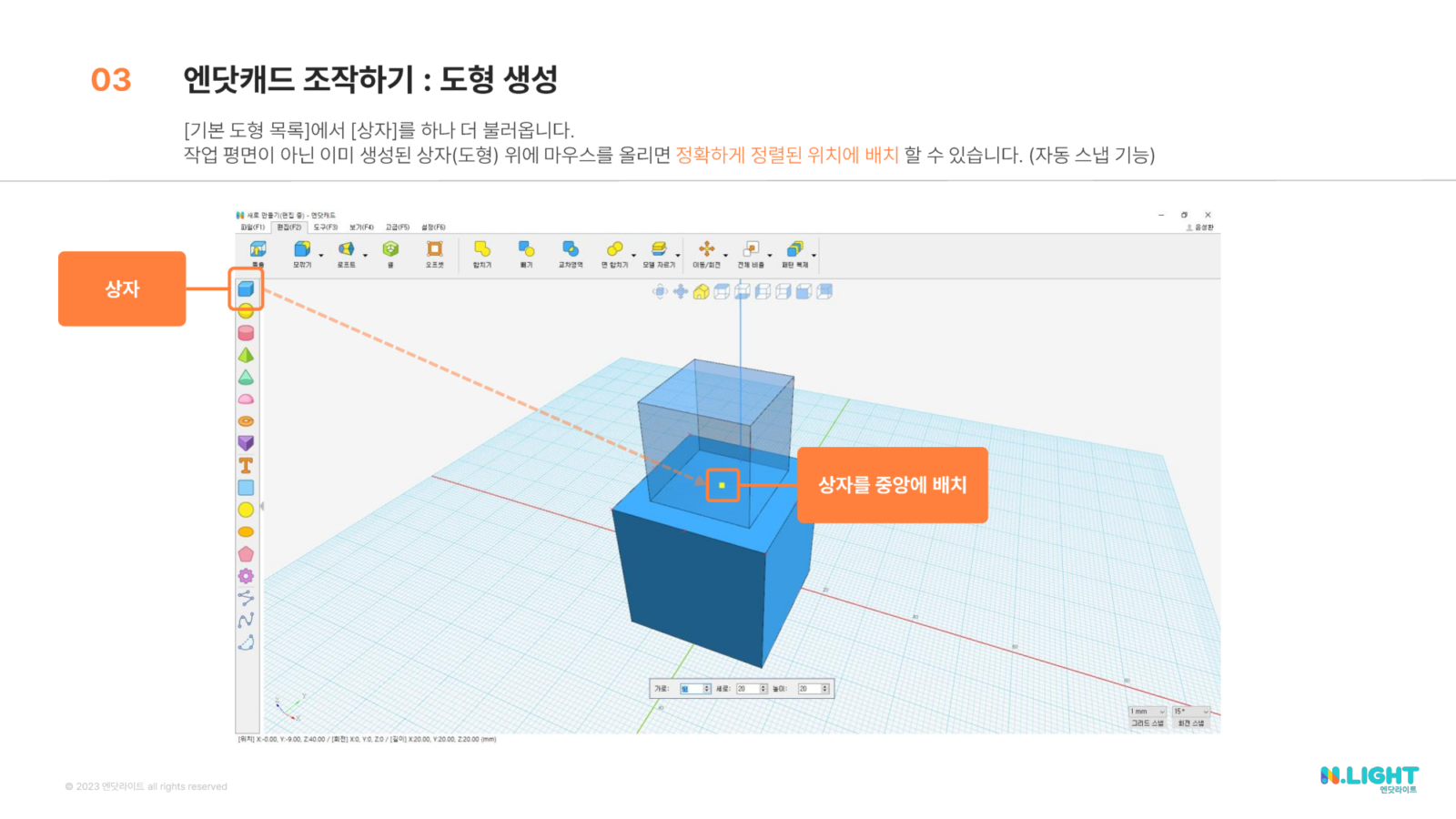

좌측의 기본 도형 탭에서 상자를 하나 더 불러오고
방금 전 생성한 상자 위에 마우스를 올려 중앙의 노란 점에 맞춰보세요.
(수치 값: 가로 20, 세로 20, 높이 20)
좌측의 기본 도형 탭에서 상자를 하나 더 불러온 뒤,

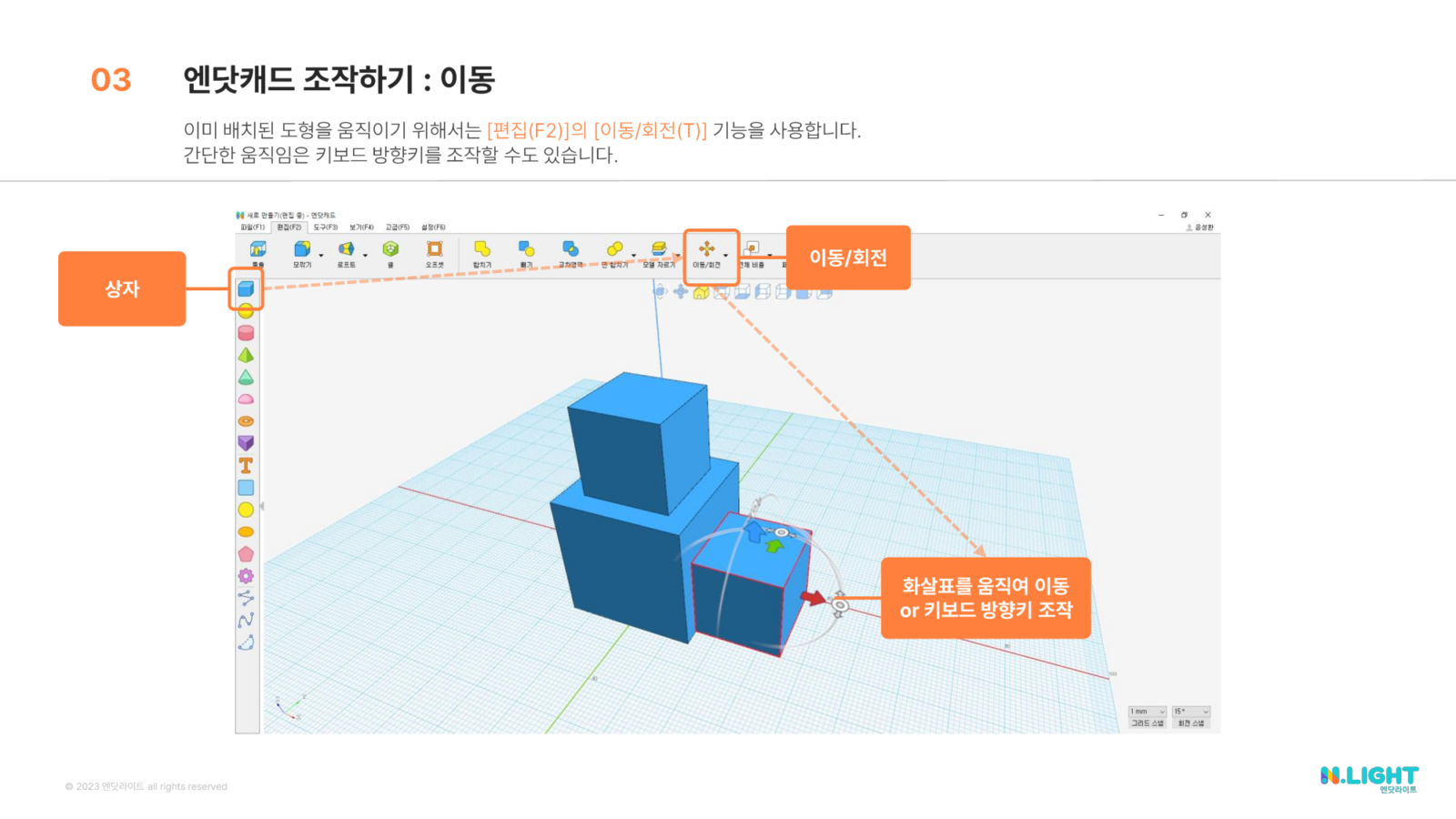

상단의 메뉴 탭에서 이동/회전을 누르고 화살표를 움직여 이동 시켜보세요.

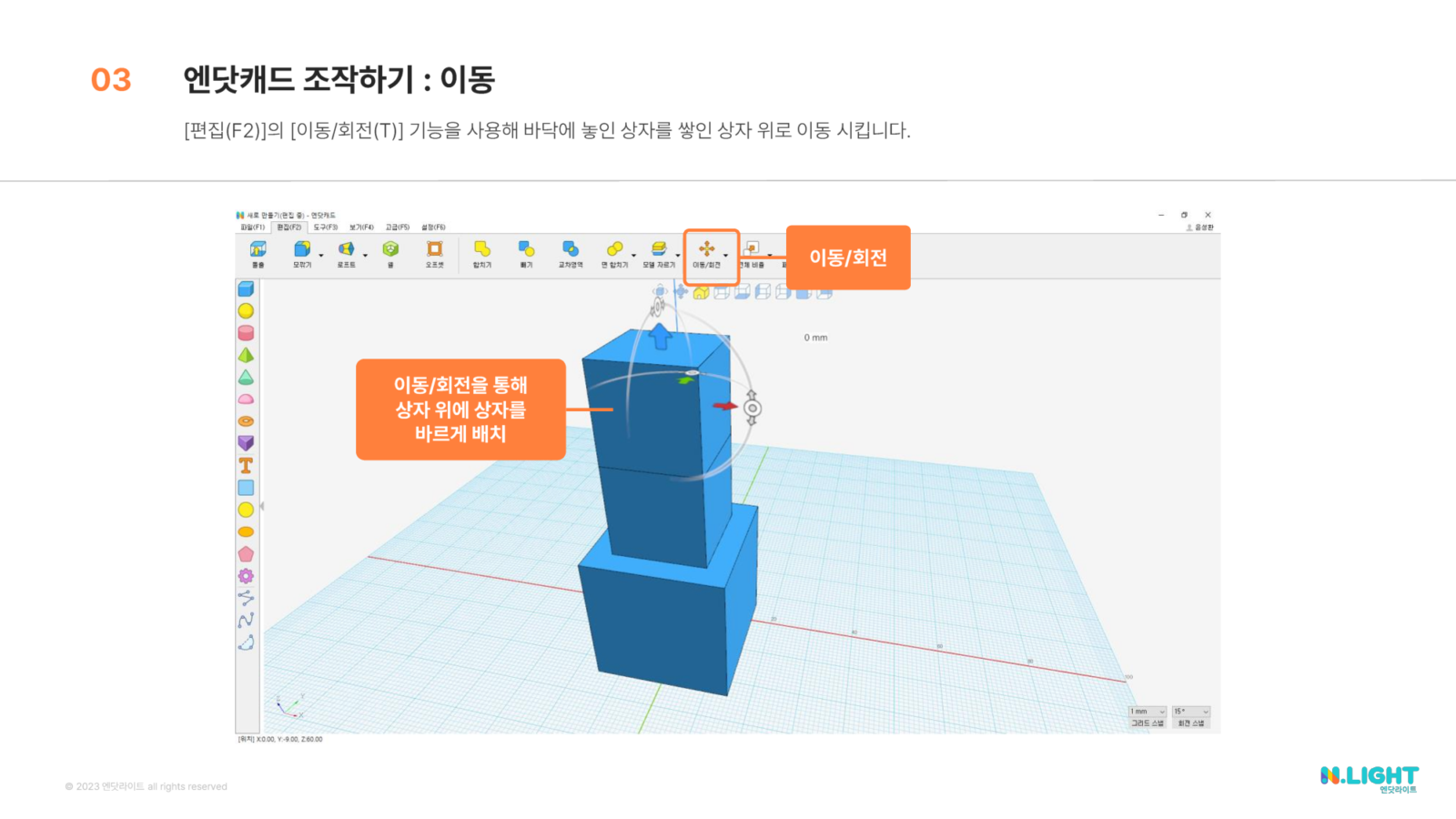

방금 전 생성한 상자를 이동/회전을 이용해 상자 위에 올려보세요.

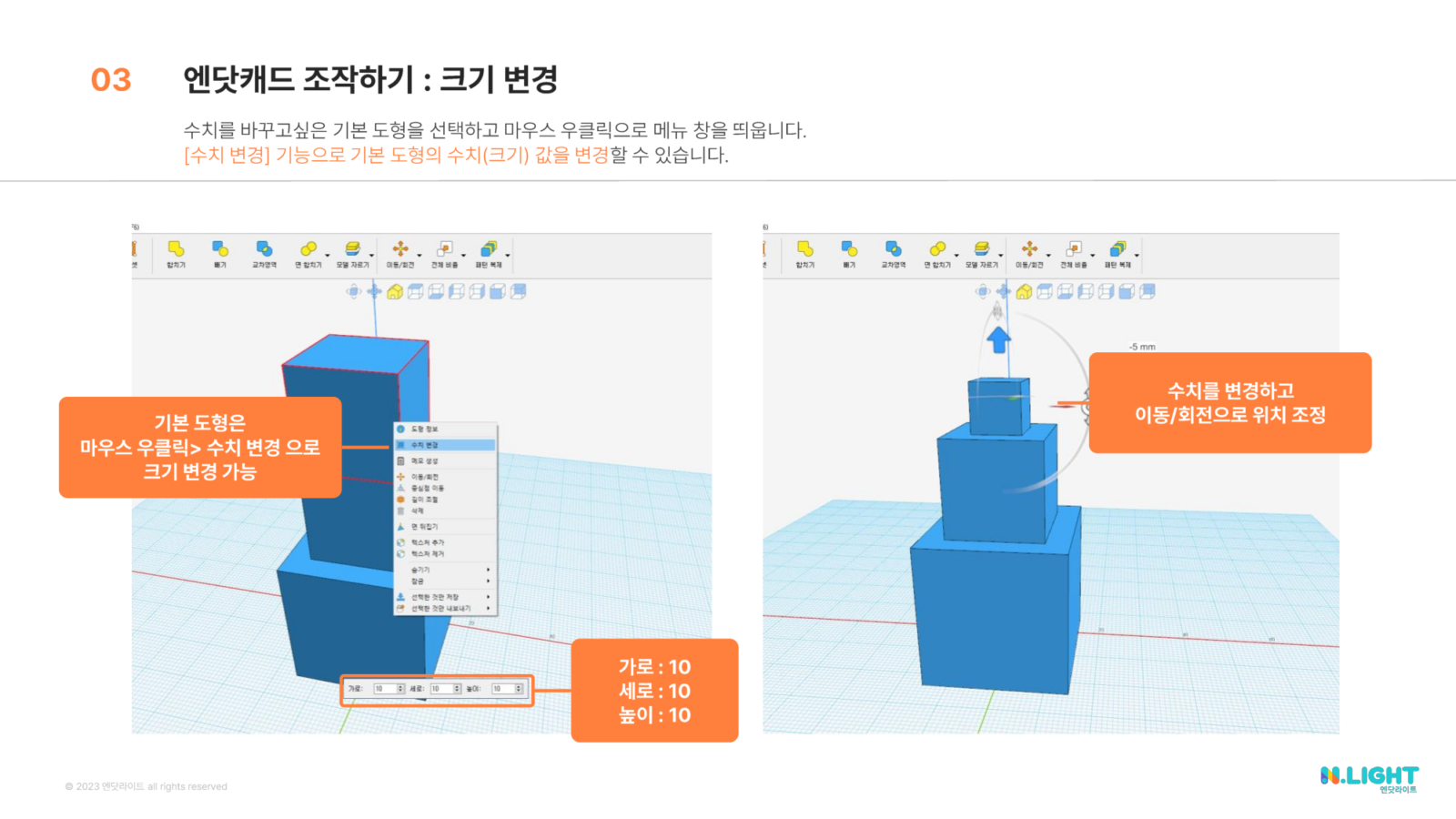

맨 위의 상자를 마우스 우클릭 > 수치 변경에서
수치 값 가로 10, 세로 10, 높이 10 으로 바꿔주고
이동/회전으로 위치를 조정해주세요.

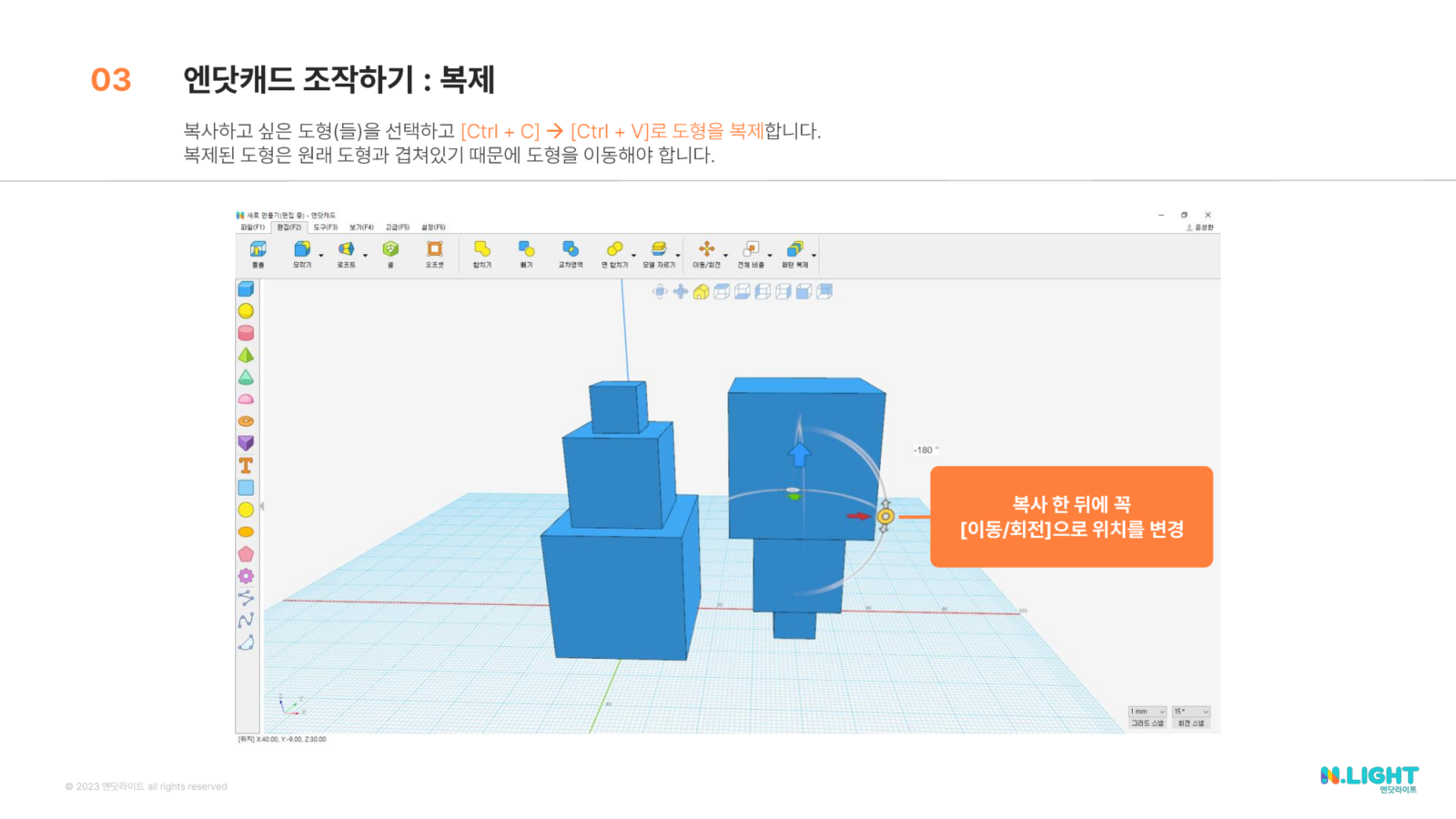

생성한 상자들을 Ctrl+C -> Ctrl+V 를 이용해 복제한 후 옆으로 이동 시켜주세요.
(이동하지 않으면 원래 도형과 복사한 도형이 겹쳐있어요!)

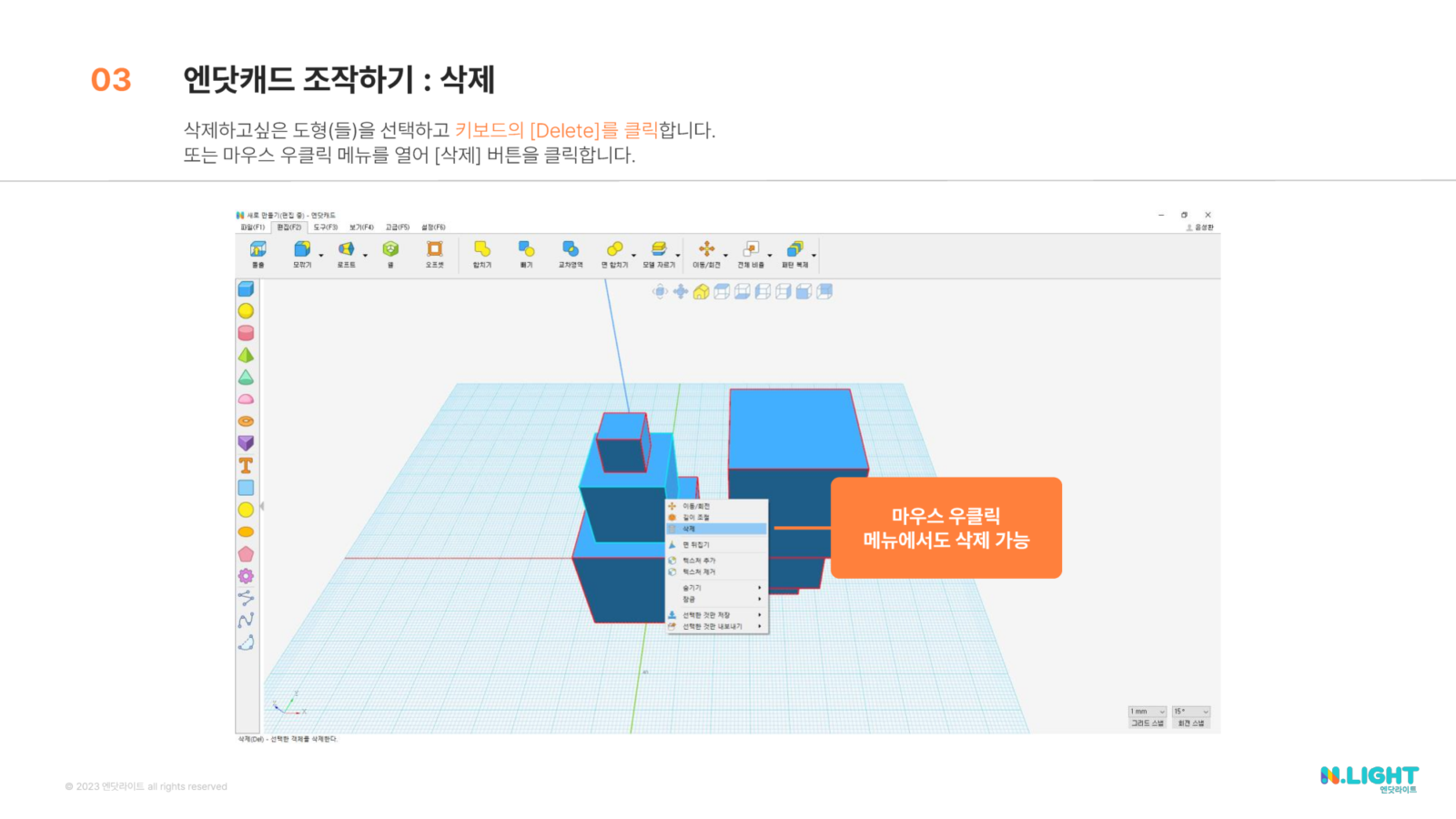

삭제하고 싶은 상자를 선택해 키보드의 Delete 또는 마우스 우클릭 > 삭제를 눌러 없애주세요.
엔닷캐드로 3D 상자를 생성해 움직이고 조립 시켜보니까 어떤가요? 재미있죠?
이렇게 엔닷캐드는 3D 모델을 만들고 조작할 수도 있는 편리한 도구랍니다!
자, 그럼 엔닷캐드 조작법도 익혀봤으니 본격적으로 내 캐릭터를 만들고 꾸며볼까요?
